高熱值燃氣燃燒器是指適應低位熱值>5000kcal/Nm啲氣體燃料,包括天然氣(含液化天然氣)、液化石油氣、煤礦瓦斯氣、煉廠馳放氣、沼氣及人造可燃氣體等,采用動力擴散燃燒技術,應用分區分級'火焰分割、低氧控制等低氮燃燒技術,使用電子空燃比例調節等數字化控制技術,可使燃料達到高效、低排放燃燒效果。產品廣泛應用于工業鍋爐、工業窯爐、脫硫脫硝煙道直燃爐等各種需熱爐的配套。
•燃料適應性廣,可適應熱值>5000kcal/Nm3的可燃性氣體。

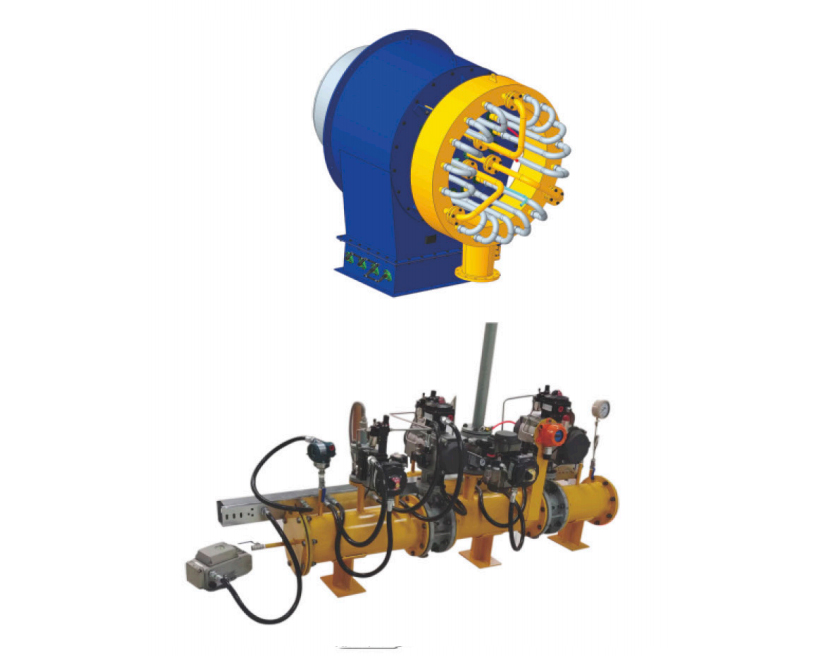

•采用分體結構,燃燒機、燃料供應系統、助燃風系統及控制系統通過一定方式連接。
•采用PLC+觸摸屏控制系統,觸摸屏上可進行工況顯示、故障報警、記憶查詢和人工可視操作等人機對話。
•配置電子比例調節控制方式,可實現全負荷空燃比匹配合理。
•運行程序、負荷調節和安全聯鎖等自動控制。
•控制程序設置了爐膛前吹掃和后吹掃空氣壓力、燃料壓力、火焰監測等多重安全保護。
•PLC控制系統可與中控上位機進行通訊,接受上位機指令燃氣閥組設置了燃氣閥泄漏自動檢測保護。燃氣閥組可選電磁閥或氣動閥兩種配置,并整體撬裝出廠。
型號 | |||
燃料 類型 |
天然氣 | 低位熱值按8500 kcal/Nm³ | TD-QEF-X* |
液化石油氣 | 低位熱值按≥22000 kcal/Nm³ | TD-PEF-X* | |
沼氣 | 低位熱值按≥5000 kcal/Nm³ | TD-BEF-X* | |
適應電源 | 380V3/N/PE 50Hz或440V3/N/PE 60Hz | ||
控制方式 | 電子空燃比例調節 | ||
控制系統配置 | PLC(進口品牌:SIEMENS、ABB等) | ||
燃氣閥組配置 | 電磁閥、氣動閥 | ||
防爆等級 | 根據客戶現場要求 | ||
供貨范圍 | 燃燒機、燃氣控制閥組、助燃風機、點火組件和PLC控制柜 | ||
注:表中“X*”為燃燒器額定功率數值,單位MW。 |
